caxa二次开发程序集

caxa二次开发程序集是一款在电子图板软件上开发的cad辅助工具，内置丰富的重量计算、EB文件相关、机械零件相关、标注工具、表格文字、中心线工具、常用资料、图形工具等不同栏目功能，提高了日常绘图设计工作效率，还有强大的标准件库，满足一些企业需求。

Caxa二次开发程序集2026版安装说明

1、下载解压，得到Caxa二次开发程序集安装包；

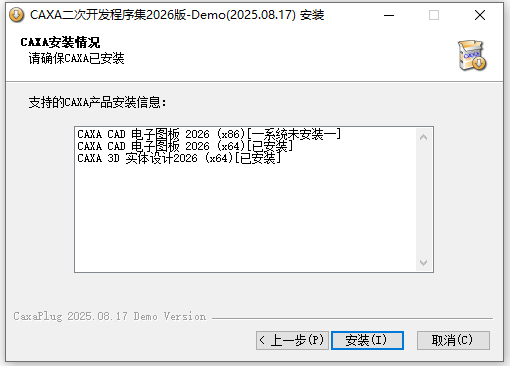

2、直接安装，选择支持的Caxa产品；

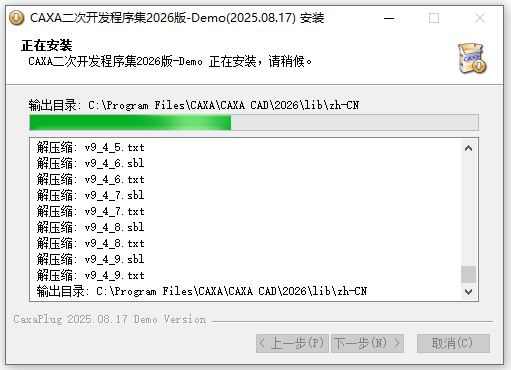

3、等待安装完成；

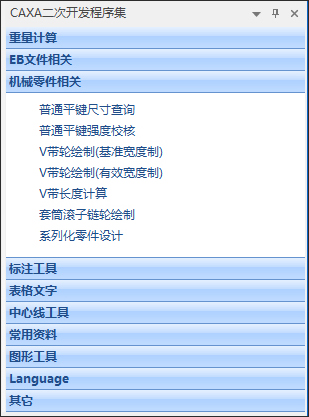

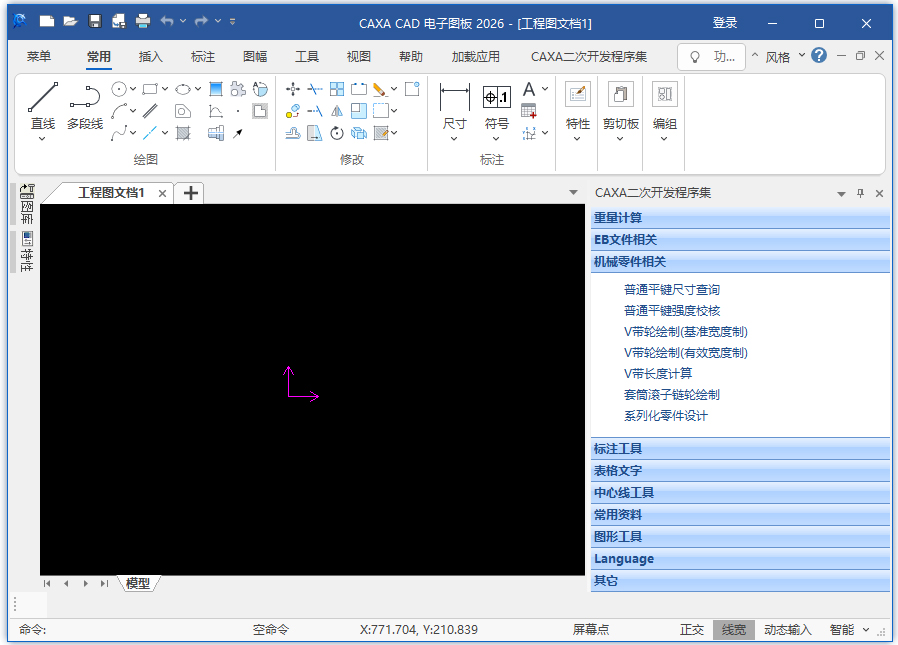

4、打开你电脑安装好的CAXA电子图板，右面即可看到所有功能。

软件常用功能

1、重量计算

当设计零件时，往往需要在标题栏里或明细表填写重量，通常都是用计算器先算出零件体积，再根据材料密度计算重量。

程序提供了三种方式进行快速计算:

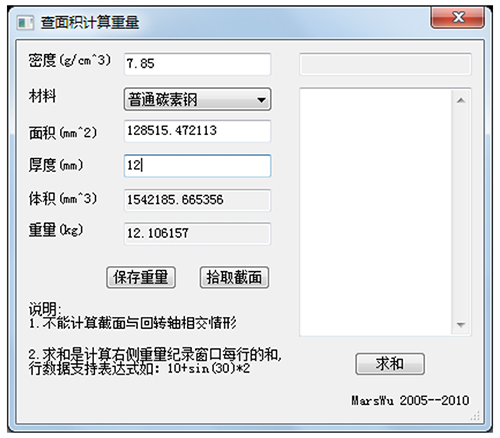

①点击“二次开发程序集”→“查面积计算重量”，左下角提示“拾取环内点”，单击准备计算的零件图样，选中后右击，弹出一个“重量计算”窗口。窗口中面积自动给出，再输入材料厚度、密度，重量就显示出来。

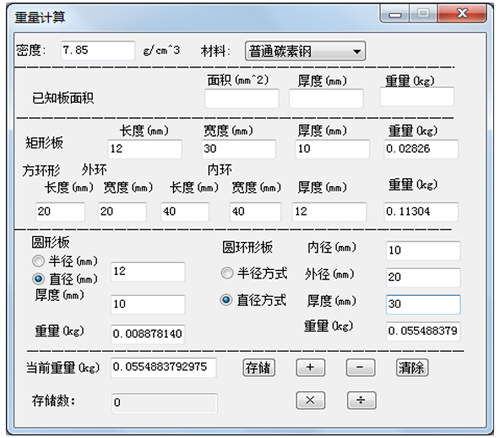

②点击“二次开发程序集”→“输入数据计算重量”，出现另一种计算重量窗口，类似于一个小型计算器，可对一些规则形状的几何体进行重量计算，如矩形、方环形、圆形和圆环等，只需输入一些给定的尺寸及密度，重量自动得出。

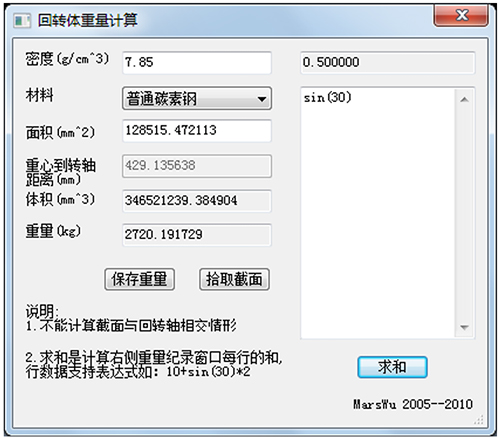

③点击“二次开发程序集”→“回转体重量计算”，左下角提示“拾取环内点”，单击准备计算的零件图样，左下角提示“拾取回转体轴线”，单击准备计算的零件转体轴线，选中后弹出一个“重量计算”窗口，再输入材料厚度、密度，重量就显示出来。

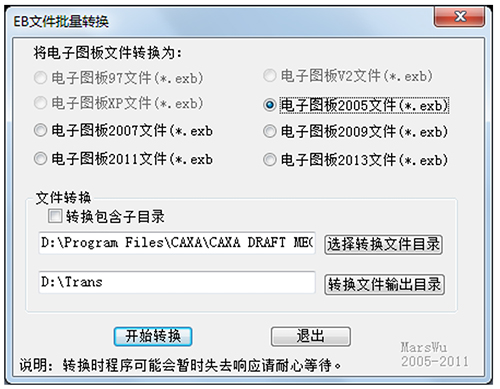

2、EB文件批量转换

实现电子图版文件高版本格式文件向低版本格式的批量转换，方便使用CAXA不同版本用户之间进行图纸交流。

3、更多功能查看软件包中的CAXA二次开发程序集简介。

应用特色

1、功能按模块组织，用户可根据实际需求灵活选择使用，避免功能冗余。

2、提供丰富的补充图库资源，支持用户自定义扩展，满足多样化设计场景需求。

3、全面兼容CAXA电子图板全系列版本，确保不同版本用户无缝迁移使用。

应用亮点

1、实现标题栏自动填写、明细表重量自动计算、技术要求自动生成等智能化标注功能，减少手动操作误差。

2、包含链轮、皮带轮等专业零部件绘制工具，以及中心线自动绘制、多样化箭头生成等辅助绘图功能，满足复杂设计需求。

3、集成系列化零件设计系统，包含47大类2800余个标准零件库，支持参数化、模块化设计流程，确保设计符合行业标准。

应用评论

基于CAXA电子图板平台开发的专业辅助设计工具，专为满足中国机械工程师的实际工作需求而设计。支持图纸文件版本转换、批量打印、格式转换（包括图片和PDF输出）等批量化操作，显著提升设计效率。
